排氣閥的工作原理

      當管道內開始注水時，閥瓣處在開啟位置，進行大量排氣，當空氣排完時，閥內充滿水，浮球上升并帶動閥瓣關閉，停止排氣，當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣由小孔排出。當水泵停止時，管內水流空或遇管內產生負壓，此時塞頭迅速開啟，吸入空氣，確保管線安全。
排氣閥的結構

排氣閥是我國最常用的排氣閥，它在浮球（筒）式和浮球（筒）杠桿式排氣閥的基礎上組合改進而成。在壓力狀態下微量排氣用浮球杠桿式排氣裝置；首次充水或其他情況下的大量進排氣用浮球（筒）式裝置?？杉哟筮M排氣口的尺寸，使得排進氣速度有很大提高。

  排氣閥為圓桶狀閥體，其內部主要含有一組不銹鋼球，浮球杠桿及塞頭。本閥裝設于泵浦出水口處或送配水管線中，用以大量排除管中集結之空氣，或于管線較高處集結之微量空氣排放至大氣中，以提高管線及抽水機使用效率，且于管內一旦有負壓產生時，此閥迅速吸入外界空氣，以保護管線因負壓所生產之損失。

    排氣閥種類很多，是管道系統中必不可少的輔助元件，廣泛應用于鍋爐、空調、石油天然氣、給排水管道中。復合式排氣閥是排氣閥里面排氣量較大的排氣閥，用戶可根據自己工況需要選擇合適的排氣閥種類和口徑，勞倫斯閥門可以提供免費的排氣閥選型需要。

閥門選型需要考慮的因素
        選擇閥門是根據操作和安全及經濟的合理性，綜合平衡比較的經驗結果。在選擇閥門之前必須提出下述原始條件:
     物性
    (1)物料狀態
    a.氣體物料的物料狀態包括有關物性數據，純氣體還是混合物，是否有液滴或固體微粒，是否有易凝結的成份。
    b.液體物料的物料狀態包括:有關物性數據，純組份或混合物是否含易揮發組份或溶解有氣體(壓力降低時可析出形成二相流)，是否含固體懸浮物，以及液體的粘稠度、凝固點或傾點等。
    (2)其它性質:包括腐蝕性、毒性、對閥門結構材料的溶解性，是否易燃易爆等性能。這些性能有時不只影響材質，還會引起結構上的特殊要求，或需要提高管道等級。
    操作狀態下的工作條件
    (1)按正常工作條件下的溫度和壓力，還需結合開停工或再生時的工作條件。
    a.泵出口閥應考慮泵的最大關閉壓力等。
    b.當系統再生溫度高出正常溫度很多，而壓力卻有所降低，對這種類型的系統，要考慮溫度和壓力綜合的影響。
    c.操作的連續程度:即閥門開閉的頻率，也影響到對耐磨損程度的要求，開關較頻繁的系統，應考慮是否安裝雙閥。
    (2)系統允許的壓力降
    a.系統允許壓力降較小，或允許壓力降不小但不需要進行流量調節時，則應選用壓力降較小的閥型如閘閥、直通的球閥等。
    b.需要調節流量，則應選擇調節性能較好，具有一定壓力降的閥型(壓力降占整個管道壓力降的比例與調節的靈敏度有關)。
    (3)閥門所處的環境:在寒冷地區的室外，特別是對化學物料，閥體材質一般不可用鑄鐵而應選用鑄鋼(或不銹鋼)。
    閥門功能
    (1)切斷;幾乎所有的閥門都具有切斷功能。單純用于切斷而不需調節流量則可選用閘閥，球閥等，要求迅速切斷時，則以旋塞、球閥、蝶閥等較為適宜。截止閥則既可調節流量又可切斷。蝶閥也可適于大流量的調節。
    （2）改變流向:選用兩通(通道為L形)或三通(通道為T形)球閥或旋塞，可以迅速改變物料流向，且由于一個閥門起到兩個以上直通閥門的作用，可簡化操作，使切換準確無誤，并能減少所占空間。
    （3）調控:截止閥、柱塞閥可滿足一般的流量調節，針形閥可用于微量的細調;在較大流量范圍進行穩定(壓力、流量)的調節，則以節流閥為宜。
    (4)止回:需防止物料倒流時可選用止回閥。
    (5)不同生產過程可以選擇有附加功能的閥門，如有帶夾套、帶排凈口和帶旁路的閥門，有用于防止固體微粒沉降的帶吹氣口閥門等。
    開關閥門的動力:就地操作的閥門絕大多數用手輪，對與操作帶有一定距離的，可采用鏈輪或加長桿。一些大口徑的閥門因啟動力矩過大在閥門設計時已帶有電機。在防爆區內要采用相應等級的防爆電機。
    遙控閥門:采取的動力種類有氣動、液壓、電動等，其中電動又可分為電磁閥與電機帶動的閥。應根據需要和所能提供的能源來選擇。
    各種類型閥門的特點及適用范圍
    閘閥
    (1)流體流經閘閥時不改變流向，當閘閥全開時阻力系數幾乎是所有閥門中最小的，而且適用的口徑范圍、壓力溫度范圍都很寬。與同口徑的截止閥相比，其安裝尺寸較小，因而是化工生產裝置中用得最多的一種類型。
    (2)閘閥手柄分明桿、暗桿兩種:明桿閘閥用于兩套以上相同設備的交替切換時，特別有利，其明桿可明顯標示出閥門的開關情況。
    （3)當閘閥半開時，閥芯易產生振動，所以閘閥只適用于全開或全閉的情況，不適于需要調節流量的場合。
    (4)閘閥閥體內有刻槽，所以不適用于含固體微粒的流體。近年來有帶吹氣口的閘閥可適用于這種情況。
    截止閥
    (1)截止閥是化工裝置廣泛應用的閥型。它的密封性能可靠，也適于調節流量，一般多裝在泵出口、調節閥旁路流量計上游等需調節流量之處。
    (2)流體流經閥芯時改變流向，因而壓力降大，同時易在閥座上沉積固形物，故不適用于懸浮液。
    (3)截止閥與同口徑的閘閥相比，體積較大，因而限制了它的最大口徑(最大DN150~200)
    (4)  Y型截止閥和角式截止閥與普通直通閥相比，壓力降較小，且角式閥兼有改變流向功能。
    (5)針形閥也是截止閥的一種，其閥芯為錐形，可用于小流量微調或用作取樣閥。

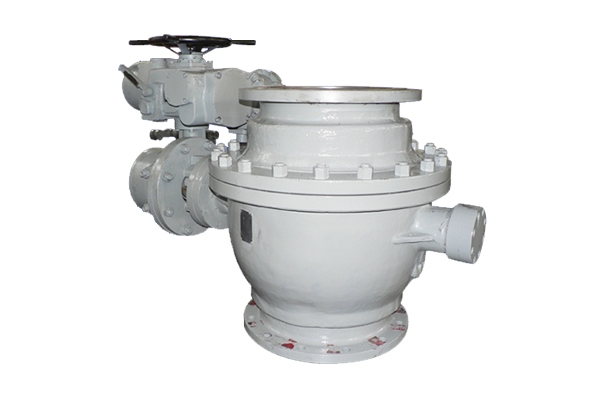

    旋塞、柱塞閥、球閥
    (1)三者功能相似，都是可以迅速啟閉的閥門。閥芯有橫向開孔，液體直流通過，壓力降小，適用于懸浮液或粘稠液。閥芯又可作成L形或T形通道而成為三通、四通閥。外形規整，易于作成夾套閥用于需保溫的情況，這幾類閥可較方便地制成氣動或電動閥進行遙控。
    (2)三者的不同在于柱塞閥，球閥的工作壓力略高。
    蝶閥
    有一定的調節功能，特別適用于大流量調節，使用溫度受密封材料的限制。
    止回閥
    （1）止回閥是用以防止流體逆向流動的閥。一般用于防止由于流體倒流造成的污染、溫升或機械損壞。
    (2)常用的有旋啟式、升降式和球式三類。旋啟式直徑比后兩種較大，可安裝在水平管或垂直管上，安裝在垂直管上時流體應自下而上流動。升降式和球式口徑較小，且只能安裝在水平管路上。
    (3)止回閥只能用以防止突然倒流但密封性能欠佳，因此對嚴格禁止混合的物料，還應采取其它措施。
    (4)離心泵進口為吸上狀態時，為保持泵內液體在進口管端裝設的底閥也是一種止回閥。當容器為敞口時，底閥可帶濾網。隔膜閥及管夾閥這兩種閥在使用時，流體只與隔膜或軟管接觸而不觸及閥體其它部位，特別適用于腐蝕性流體或粘稠液、懸浮液等。但使用范圍受隔膜或軟管的材質所限。
